看了tk老师 https://weibo.com/1401527553/QvLMYEgRB 这条微博，需求是“把 HDMI 线当网线用”。这个需求实现起来不困难，只不过如果当作“产品”去做，需求量并不大。

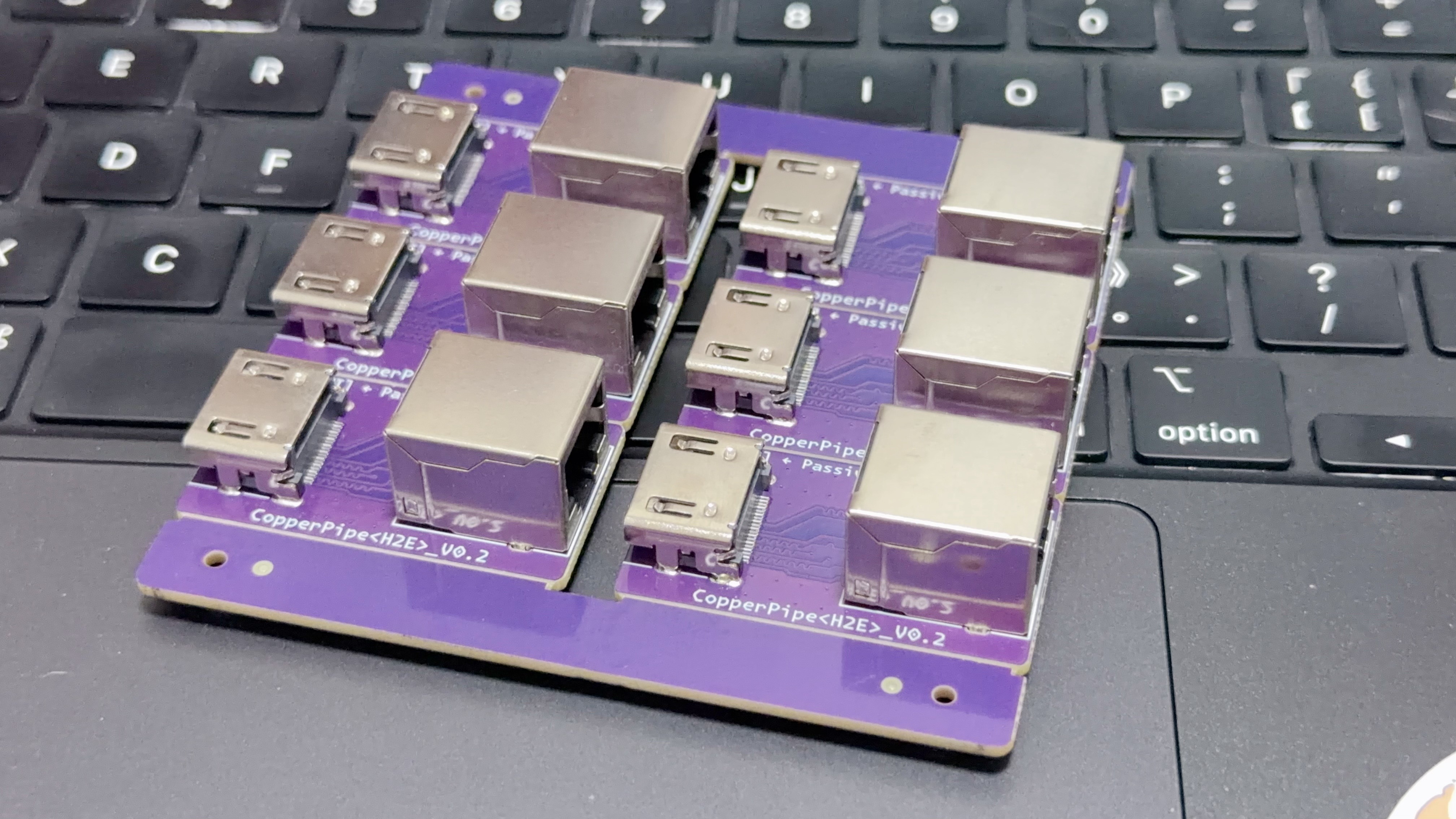

所以带着“玩一玩”的心态，我画了个能满足需求的转接板，一头是HDMI母座，另一头是不带变压器的RJ45座子。2x3拼板，打了5大片的样品。

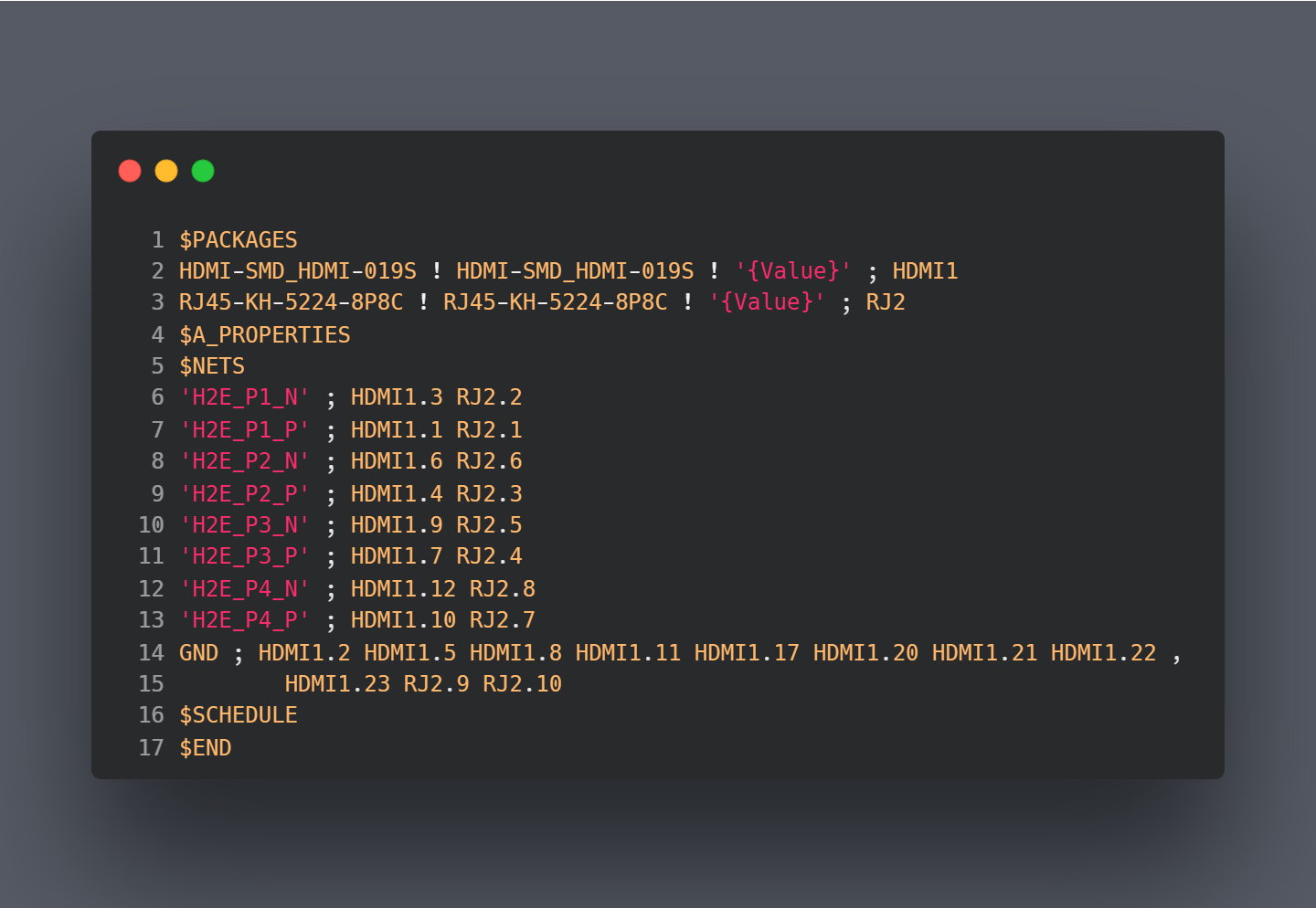

原理图不难，附图1有网表，照着连就可以兼容T568B标准。Layout的时候注意一下差分组内控等长就行。因为这板子走线比较简单，所以我在组内控了±5mil的等长，组间等长就偷懒了，但我想应该影响不大。
HDMI座引脚pitch是0.5，家庭作坊处理起来虽然难度不算大，但想全部贴好也稍显麻烦，我又偷懒让工厂贴片。

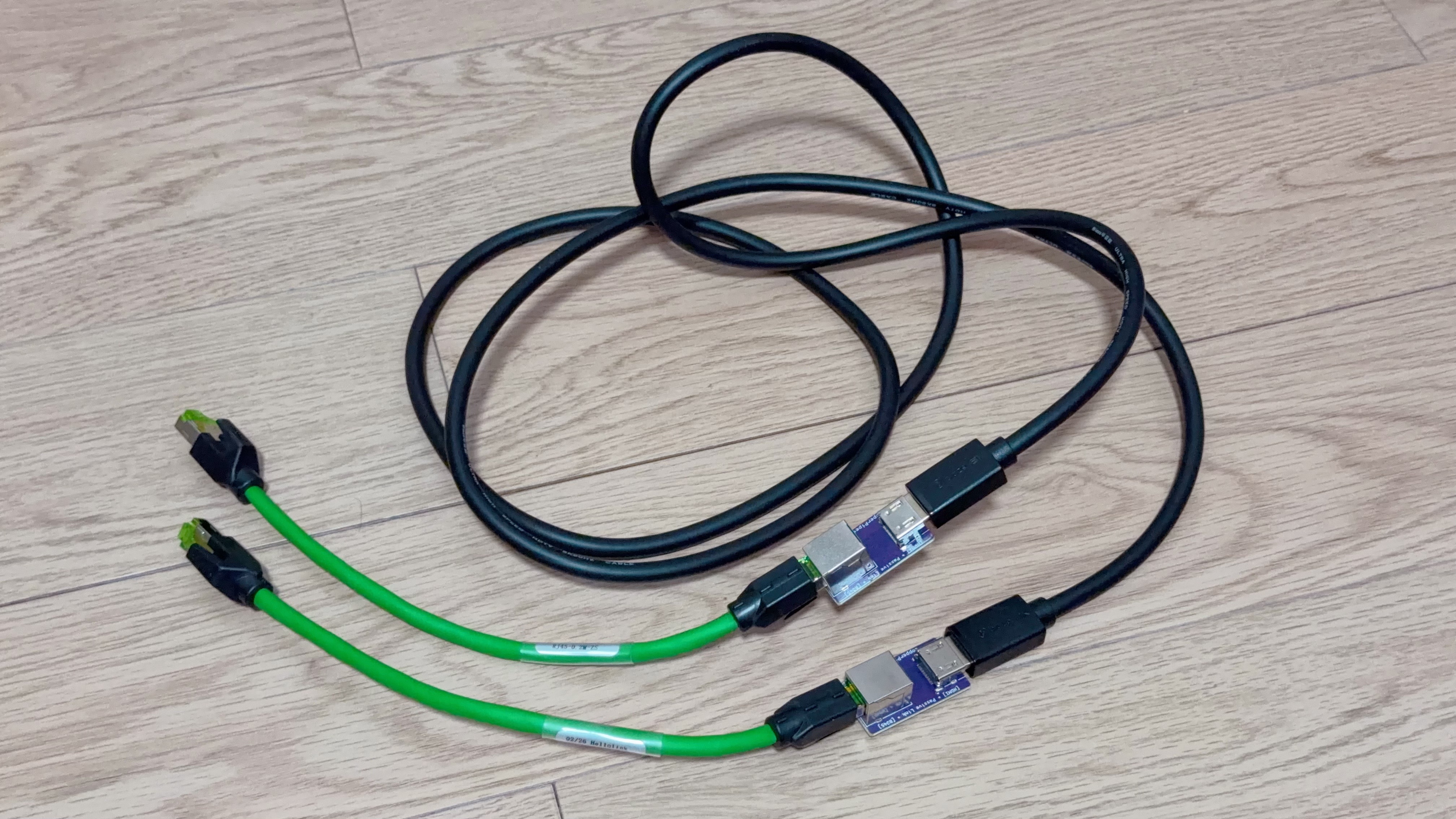

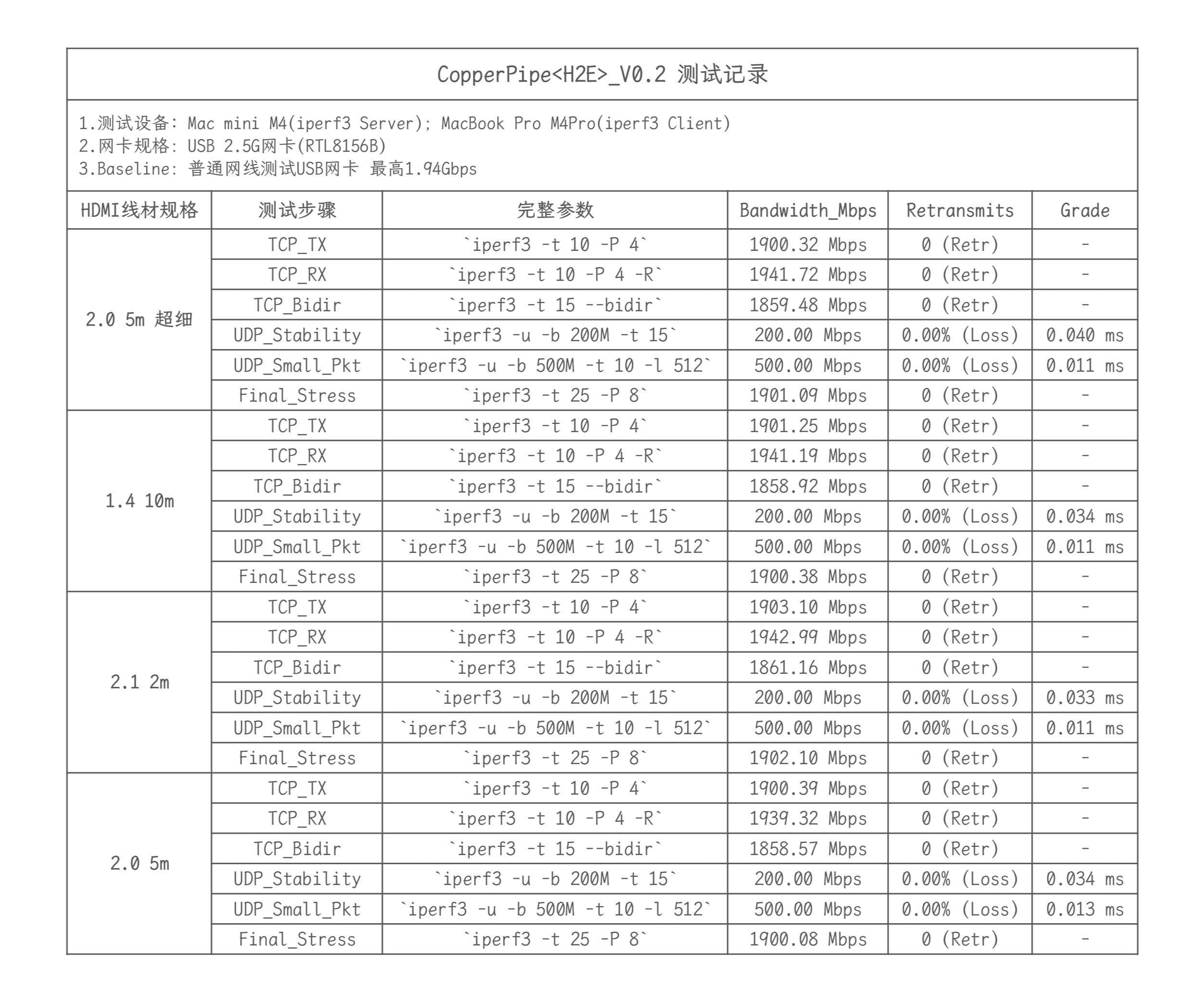

今天一大早板子就送到了，接上短网线和提前买好测试用的HDMI线，看到能协商到2.5G，我感觉应该稳了。测试用的是RTL8156B 的USB 2.5G网卡，把提前准备好的测试脚本跑完，发现我买的所有HDMI线基本都能跑满网线的baseline。至于没能到2.5G应该是RTL8156B驱动的问题，在苹果电脑上测我就不折腾驱动了。具体测试数据可以看 图4 表格。
